清潔度的提高歸功於PIAB
雀巢(Nestle)一直以工廠作業的乾淨為驕傲,因為在輸送的過程中,雀巢(Nestle)選用了"瑞典PIAB"真空輸送機,對於食品工業流程的衛生、乾淨,"PIAB"滿足客戶嚴格的要求。"這也是為什麼我們指定使用PIAB的產品"。雀巢(Nestle)技術部經理由衷的說:
雀巢(Nestle)是世界最大的奶粉製造商之一。也是最大的新鮮冷凍食品的生產製造商之一。為了符合各地衛生單位對食品衛生的嚴格要求,同時保障在工廠儲藏庫裡價值不菲的食物在流程中保証衛生MR. Karl-Axel Ryden決定採用零污染,免維修,免保養的"PIAB"真空輸送系統及真空泵浦來輸送食品製程中,粉末的輸送,如此,食品將不會暴露在空氣中保持食品的衛生及新鮮。
廠務經理MR Kenneth Lindkvist 使用"PIAB"真空輸送系統,不由讚賞著:"我們也評估了其它方法,但沒有任何一個可以達到PIAB的運轉標準"。
MR Kenneth Lindkist 又說:"PIAB"的產品滿足了客戶對食品衛生、安全、潔淨的嚴格要求,就這一點對雀巢相當重要。
Karl-Axel Ryden廠務經理 Kenneth LindKvist技術經理覺得Nestle選擇使用PIAB產品後,公司達到非常高的淨度。
PIAB 真空輸送的應用

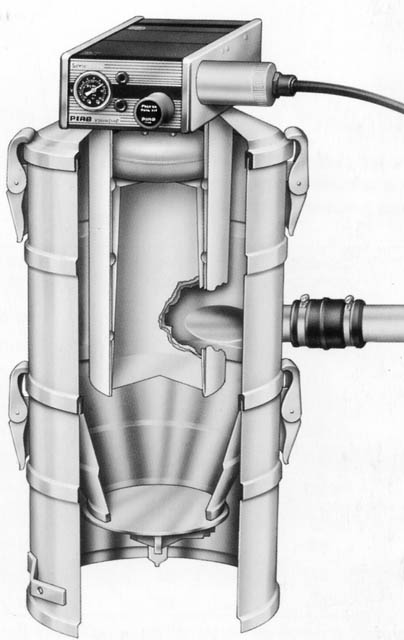

PIAB多級真空發生器即不必
維修又耗能量低

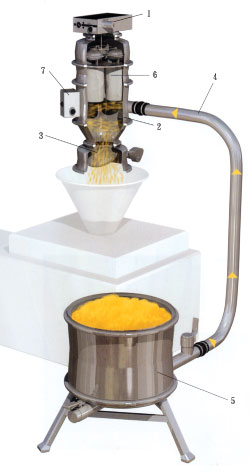

由壓縮空氣驅動PIAB真空泵

(1)產生真空,泵浦是會自動操作控制,因為零組件組合簡
  單,容易維護保養,在容器內產生真空。
(2)下料閥(button valve)開關,在輸送的管路中產生負壓  ,一直通到吸入端(5)。
(3)輸送的粉顆粒在吸入端被吸進輸送管路,並沿著輸送管  路到達容器,同時滑向底閥。
(4)過濾器(6)有效過濾灰塵和微小顆粒,阻止進入泵浦,也  減少粉塵污染環境。在過濾器內有一固小的儲存器,在  吸氣過程中,裡面充滿了壓縮空氣。
(5)從輸送的粉顆粒充滿容器時,真空泵浦停上運轉(手動  或自動停止)。輸送機的下料閥將打開,裡面的粉顆粒  被噴射出來,同時,儲存器裡的真空將被破壞流經過濾  器淨化。
(6)從泵浦再次啟動時,循環將重覆。吸氣 洩壓由定時器  控制,但也可採用其它的控制訊號(7)。


PIAB通過之國際認證

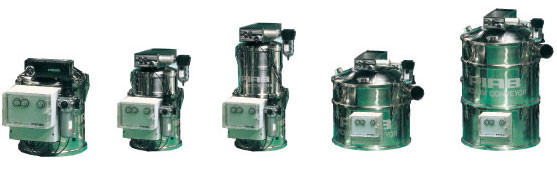

   從下列各種不同型號以及七十八種款式選擇一台適合您的PIAB真空輸送機
   簡單容易的準則來幫助您選擇PIAB 真空輸送機

   以下數字是通過PIAB實驗所得來的,這些數字只供於參考使用。PIAB擁有一系列
   的附件能將使原料輸送工作做得更好,若您想更進一步的了解所要輸送原料的特徵
   ,請盡早與我們聯絡詳談。



真空輸送機


容量
(tons/hr)


花費
(GBP/ton)


重量
(kg)


噪聲量
(dBA)


空氣消耗量4-6(Bar)***
(Nl/s)


體積
(mm)

C2100-64

0.9

0.10

10

60-65

4.5-6.3

Dia.293x385

C2101-100

0.9

0.10

12

60-65

4.5-6.3

Dia.293x520

C2102-200

1.5

0.10

15

72-76

9.0-12.6

Dia.293x548

C2104-400

1.5

0.10

17

72-76

9.0-12.6

Dia.293x678

C3302-400

3.0

0.13

17

72-76

18.0-25.2

Dia.293x678

C3304-600

3.0

0.13

21

72-76

18.0-25.2

Dia.293x943

C3306-800

3.0

0.13

34

72-76

18.0-25.2

Dia.570x653

C5602-800

6.0

0.13

43

72-76

36.0-50.4

Dia.570x789

C5604-800

6.0

0.13

53

72-76

36.0-50.4

Dia.570x1097

C5604-1200

9.0

0.13

55

72-76

54.0-75.6

Dia.570x1097

C5606-1600

9.0

0.13

55

72-76

54.0-75.6

Dia.570x1405

容量* 正確的容量是按照其應用方法,以及原料的特徵。此數字只供於參考
  ** 估計花費的價錢以英鎊計算,即kwh=0.08英鎊
 *** 所有PIAB真空輸送機都配有由壓縮空氣所驅動的真空發生器

不同輸送距離的容量

此容量只供參考並適用於粉末,顆粒等物體。其材料容積密度必需
介於0.06-1.20kg/dm3及3m高的輸送距離。

型號
真空泵浦
空氣消耗量
不同輸送距離的容量(t/h)*
高度
容量
過濾面積
重量
(Nl/s)
5m
10m
20m
30m
(mm)
(L)
(M3)
(Kg)
C2100-64
Si32-3x2
210
0.5
0.25
--
--
289
1.9
0.027
9.6
C2101-100
Maxi L100
420
0.9
0.45
--
--
637
3.8
0.08
21
C2102-200
Maxi L200
840
1.8
0.9
0.5
--
704
3.8
0.13
22
C2104-400
Maxi L400
1,680
3.6
1.8
1
0.6
866
3.8
0.22
24
C3302-400
Maxi L400
1,680
3.6
1.8
1
0.6
1,029.50
14
0.39
36
C3304-600
Maxi L600
2,520
5.4
2.6
1.4
0.9
1,167.50
14
0.66
41
C3306-800
Maxi L800
3,360
7.2
3.6
1.8
1.2
1,425.50
14
1.17
45
C5602-800
Maxi L800
3,360
7.2
3.6
1.8
1.2
1,310.50
72
0.91
54
C5604-800
Maxi L800
3,360
7.2
3.6
1.8
1.2
1,470.50
72
1.54
67
C5604-1200
Maxi L1200
5,040
10.8
5.4
2.7
1.8
1,470.50
72
1.54
69
C5606-1600
Maxi L1600
6,720
14
7
3.5
2.4
1,742.50
72
2.73
78



型號
真空泵浦
空氣消耗量
不同輸送距離的容量(t/h)*
高度
容量
過濾面積
重量
(Nl/s)
5m
10m
20m
30m
(mm)
(L)
(M3)
(Kg)
IC3301
Si32-3x4
420
1
0.7
0.5
0.3
460
5.5
0.06
11.2
IC3302
Si32-3x8
840
1.5
1
0.7
0.5
580
9
0.09
14
IC3303
Si32-3x12
1260
2
1.5
1
0.7
717
9
0.14
15.6


使用PIAB真空輸送機的利益
*無灰傳送(乾淨零污染) *安全性高,可輸送各種材料
*免維修 *尺寸小,重量輕,省空間
*安裝方便 *由耐酸優質鋼製成
*容易清洗 *採用標準件
*低噪音 *能源消耗少
*主機不會產生高熱 *主機不會產生高熱
*可24小時運輚 *運送能力大(每小時6噸)
提供五年保修
過濾器或磨損件,如物料塑管,管彎頭以及其他各種附件不包括在內
