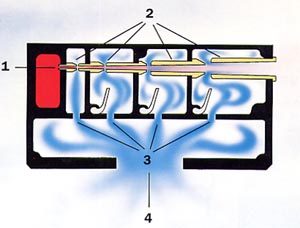

當壓縮空氣 (1) 通過產生器的噴嘴 (2) 時，產生器外的空氣會被噴嘴出口處的氣流束帶走，因此在各級 (3) 的開口處會產生吸力，真空也就因此產生。
PIAB 真空產生器是用壓縮空氣驅動。由於設計獨特，能最大限度地利用壓縮空氣的能量，因此能量消耗也就降低。PIAB真空產生器的特點是大流量和高真空度。
泵類型 型號 最高真空度
(-kPa) 		輸入壓力
(MPa) 		不同真空度 (-kPa) 的抽氣流量 [NI/s]
0 10 20 30 40 50 60 70 80 90 95
L Classic L25 75 0.6 6.3 3.3 2.3 1.55 0.83 0.63 0.45 0.28 - - -
Classic L50 75 0.6 10.3 6.2 4.4 2.9 1.66 1.25 0.9 0.56 - - -
Classic L100 75 0.6 15 10.4 7.8 5.3 3.25 2.5 1.8 1.12 - - -
M Chip, MiniSystem M5 84 0.6 0.6 0.4 0.25 0.22 0.17 0.13 0.09 0.04 0.011 - -
Chip, MiniSystem M10 84 0.6 1.2 0.8 0.5 0.44 0.33 0.26 0.18 0.08 0.022 - -
Chip, MiniSystem MiniFlex M20 84 0.6 2.4 1.6 1 0.88 0.65 0.52 0.35 0.17 0.045 - -
Chip, M25 91 0.6 6.4 3.6 2.4 1.2 0.6 0.44 0.3 0.16 0.075 0.012 -
Chip, M25L 91 0.34 6 2.75 2 1.22 0.68 0.53 0.4 0.27 0.11 0.012 -
MiniFlex M40 84 0.6 4.8 3.1 1.8 1.5 1.3 1.03 0.7 0.35 0.09 - -
Classic M50 91 0.6 10.7 6.5 4.6 2.4 1.2 0.89 0.6 0.33 0.15 0.025 -
Classic M50L 91 0.34 10.3 5.4 3.9 2.45 1.36 1.06 0.8 0.54 0.22 0.025 -
MiniFlex M60 84 0.6 6.4 4.2 2.6 2.25 1.95 1.55 1.05 0.52 0.14 - -
Classic M100 91 0.6 15.5 10.6 7.5 4.8 2.4 1.8 1.2 0.65 0.3 0.051 -
MiniFlex M150 91 0.6 25 21 14 7 3.6 2.7 1.8 1.0 0.45 0.075 -
Round, MiniFlex M2000 91 0.6 40 28 18.5 9.6 4.8 3.6 2.4 1.3 0.6 0.1 -
Maxi Mll 200 91 0.6 40 28 18.5 9.6 4.8 3.6 2.4 1.3 0.6 0.1 -
Maxi Mll 400 91 0.6 80 56 37 19.2 9.6 7.2 4.8 2.6 1.2 0.2 -
Maxi Mll 800 91 0.6 160 11 274 38.4 19.2 14.4 9.6 5.2 2.4 0.4 -
Maxi Mll 1200 91 0.6 240 168 111 57.6 28.8 21.6 14.4 7.8 3.6 0.6 -
X Chip, Minisystem X5 95 0.5 0.52 0.3 0.15 0.13 0.11 0.09 0.07 0.05 0.02 0.0075 -
Chip, Minisystem X5L 94 0.4 0.5 0.31 0.15 0.12 0.1 0.08 0.06 0.04 0.017 0.006 -
Chip, Minisystem X10 95 0.5 1.03 0.6 0.3 0.26 0.23 0.18 0.14 0.09 0.04 0.015 -
Chip, Minisystem X10L 94 0.4 1 0.62 0.29 0.23 0.2 0.16 0.12 0.08 0.035 0.012 -
Chip, Minisystem, MiniFlex X20 95 0.5 2.05 1.2 0.58 0.52 0.45 0.36 0.29 0.19 0.08 0.03 -
Chip, Minisystem, MiniFlex X20L 94 0.4 2 1.25 0.58 0.45 0.4 0.32 0.25 0.16 0.07 0.025 -
MiniFlex X40 95 0.5 4.1 2.4 1.15 1.05 0.9 0.72 0.57 0.38 0.16 0.06 -
MiniFlex X40L 94 0.4 4 2.5 1.15 0.9 0.8 0.64 0.5 0.32 0.14 0.05 -
Classic X40 97 0.6 3 2.4 1.7 1.1 0.58 0.45 0.35 0.25 0.19 0.07 0.025
Sting X40 96 0.5 1 0.89 0.79 0.69 0.58 0.48 0.38 0.28 0.18 0.06 -
MiniFlex X60 95 0.5 5.5 3.3 1.7 1.55 1.3 1.08 0.85 0.56 0.24 0.09 -
MiniFlex X60L 94 0.4 5.5 3.5 1.7 1.35 1.2 0.96 0.75 0.5 0.38 0.14 0.05
Classic X80 97 0.6 6 4.8 3.4 2.2 1.15 0.9 0.7 0.5 0.38 0.14 0.05
Classic X120 97 0.6 8.6 7 5.1 3.3 1.7 1.35 1.05 0.75 0.57 0.21 0.075
MiniFlex X160 97 0.6 11.5 9.4 6.8 4.3 2.3 1.8 1.4 1 0.75 0.28 0.1
MiniFlex X240 97 0.6 17.2 14 10.2 6.6 3.5 2.7 2.1 1.5 1.14 0.42 0.15
MiniFlex X320 97 0.6 22.5 18.2 13.5 8.8 4.8 3.6 2.8 2 1.52 0.55 0.2
H Classic H40 15 mbar abs 0.6 3 2.4 1.75 1.1 0.53 0.35 0.24 0.16 0.12 0.06 0.02
Classic H120 5 mbar abs 0.6 8.6 7 5.1 3.3 1.75 1.3 0.9 0.65 0.45 0.13 0.06
MiniFlex H240 5 mbar abs 0.6 17.2 14 10.2 6.6 3.5 2.6 1.8 1.3 0.9 0.26 0.12



泵類型 型號 最高真空度
(-kPa) 		輸入壓力
(MPa) 		不同真空度 (-kPa) 的抽氣流量 [NI/s]
20 40 50 60 70 80 90 95 99 100.3
L Classic L25 0.6 1.75 0.048 0.185 0.34 0.54 0.86 - - - - -
Classic L50 0.6 3.5 0.029 0.1 0.175 0.27 0.43 - - - - -
Classic L100 0.6 7 0.016 0.055 0.09 0.135 0.215 - - - - -
M Chip, MiniSystem M5 0.6 0.35 0.56 1.58 2.36 3.456 5.28 10.32 - - - -
Chip, MiniSystem M10 0.6 0.7 0.28 0.79 1.18 1.728 2.64 5.16 - - - -
Chip, MiniSystem MiniFlex M20 0.6 1.4 0.14 0.395 0.59 0.864 1.32 2.58 - - - -
Chip, M25 0.6 1.8 0.044 0.235 0.44 0.73 1.23 2.2 5.36 - - -
Chip, M25L 0.34 1.9 0.056 0.24 0.42 0.66 1.02 1.64 4.6 - - -
MiniFlex M40 0.6 2.8 0.07 0.198 0.295 0.432 0.660 1.29 - - - -
Classic M50 0.6 3.5 0.026 0.117 0.22 0.365 0.615 1.1 2.68 - - -
Classic M50L 0.34 3.8 0.032 0.12 0.212 0.33 0.51 0.82 2.3 - - -
MiniFlex M60 0.6 4.2 0.048 0.132 0.197 0.288 0.44 0.86 - - - -
Classic M100 0.6 7 0.016 0.059 0.11 0.183 0.308 0.55 1.34 - - -
MiniFlex M150 0.6 10.5 0.011 0.04 0.074 0.121 0.205 0.365 0.865 - - -
Round, MiniFlex M2000 0.6 14 0.0056 0.03 0.055 0.091 0.154 0.275 0.67 - - -
Maxi Mll 200 0.6 14 0.0056 0.03 0.055 0.091 0.154 0.275 0.67 - - -
Maxi Mll 400 0.6 28 0.0028 0.015 0.028 0.045 0.077 0.137 0.335 - - -
Maxi Mll 800 0.6 56 0.0014 0.0075 0.014 0.023 0.038 0.069 0.168 - - -
Maxi Mll 1200 0.6 84 0.009 0.005 0.009 0.015 0.025 0.046 0.125 - - -
X Chip, Minisystem X5 0.5 0.36 0.8 2.4 3.6 4.92 6.9 10.2 19.2 - - -
Chip, Minisystem X5L 0.4 0.4 0.72 2.56 3.76 5.28 7.32 13.82 20.4 - - -
Chip, Minisystem X10 0.5 0.72 0.4 1.2 1.8 2.46 3.45 5.1 9.6 - - -
Chip, Minisystem X10L 0.4 0.8 0.36 1.28 1.88 2.64 3.66 5.8 10.2 - - -
Chip, Minisystem, MiniFlex X20 0.5 1.44 0.2 0.6 0.9 1.23 1.725 2.55 4.8 - - -
Chip, Minisystem, MiniFlex X20L 0.4 1.6 0.18 0.64 0.94 1.32 1.83 2.9 5.1 - - -
MiniFlex X40 0.5 2.88 0.1 0.3 0.45 0.615 0.86 1.275 2.4 - - -
MiniFlex X40L 0.4 3.2 0.09 0.32 0.47 0.66 0.93 1.45 2.55 - - -
Classic X40 0.6 2.5 0.07 0.26 0.5 0.74 1.13 1.6 27 3.8 - -
Sting X40 0.5 2.1 0.16 0.43 0.62 0.85 1.15 1.58 2.6 4.9 - -
MiniFlex X60 0.5 4.32 0.069 0.2 0.3 0.41 0.575 0.85 1.6 - - -
MiniFlex X60L 0.4 4.8 0.06 0.213 0.315 0.44 0.62 0.965 1.7 - - -
Classic X80 0.6 5 0.035 0.13 0.25 0.37 0.565 0.8 1.35 1.9 - -
Classic X120 0.6 7.5 0.025 0.097 0.167 0.247 0.377 0.533 0.9 1.267 - -
MiniFlex X160 0.6 10 0.018 0.065 0.125 0.185 0.283 0.4 0.675 0.95 - -
MiniFlex X240 0.6 15 0.013 0.048 0.083 0.124 0.188 0.267 0.45 0.633 - -
MiniFlex X320 0.6 20 0.01 0.033 0.062 0.093 0.142 0.2 0.338 0.475 - -
H Classic H40 0.6 2.6 0.07 0.25 0.55 0.92 1.45 2.2 3.4 5 9.2 -
Classic H120 0.6 7.6 0.025 0.097 0.17 0.272 0.42 0.6 1.18 1.82 3.6 6.4
MiniFlex H240 0.6 15.2 0.013 0.048 0.085 0.136 0.21 0.3 0.59 0.92 1.8 3.2
