HELEN SERIES 氦氣測漏儀

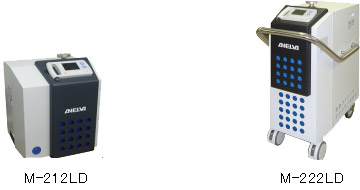

■產品式樣

■設備參數

型名 M-212LD M-222LD M-222LD-D A-230M-LD(參考)

Vison	Compact	High-power portable	Portable Dry	Sniffer
定量定（Pa�m 3 /s）	10 -12 ～10 -3 　（-H︰10 -13 ）	10 -12 ～10 -2 　（-H︰10 -13 ）	10 -11 ～10 -2	10 -8 ～10 -2 （10 -2 ～10 4 ppm）
Inlet port排速度（Air）	0.5L/ｓ（Gross　Mode） 1L/S(Middle　Mode) 7L/s（-H︰Fine　Mode）	2L/ｓ（Gross　Mode） 1L/s(Middle　Mode) 7L/s（-H︰Fine　Mode）	4L/ｓ（Gross　Mode） 1L/s(Middle　Mode)	吸引速度0.3Pa�m 3 /s
Inlet port type	NW25(ISO)	NW25(ISO)	NW25(ISO)	－
Main pump	TMP　50L/s	TMP　50L/s	TMP　50L/s	TMP　50L/s
Roughing pump	RP　30L/ｍin	RP　142L/ｍin※1	250L/ｍin	RP　10L/ｍin+5L/ｍin
Computer outface	RS-232C、Analog　I/O	RS-232C、Analog　I/O	RS-232C、Analog　I/O	RS-232C
顯示幕	彩色液晶	彩色液晶	彩色液晶	７segment
Sniffer prode	option	option	option
所要力※2	AC100V　10A	AC100V　15A	AC100V　10A	AC100V　10A
外形寸法（W×H×D）	434×476×363	462×828×715	462×828×715	330×482×410
量	44Kg	59kg	60Kg	35kg

※1︰最大RP 的排氣速度為375L/Min。
※2︰適用于各種。

■特點

方便攜帶
靈敏度高
操作簡單︰受過簡單培養訓練的工程師即可操作

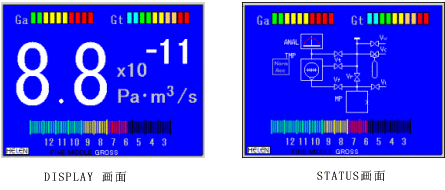

液晶顯示幕︰3.8英寸的液晶顯示幕使顯示更為清晰易懂。下土分貝為DISPLAY 畫面及S　TATUS畫面。
手動控制單元，可在五米範圍之內使用手動控制單元控制設備，方便靈活。
本款測漏儀還透過都區內部溫度變化、修正牽製放大器的溫度漂移幅度，使得檢測更精確。

■測漏方法

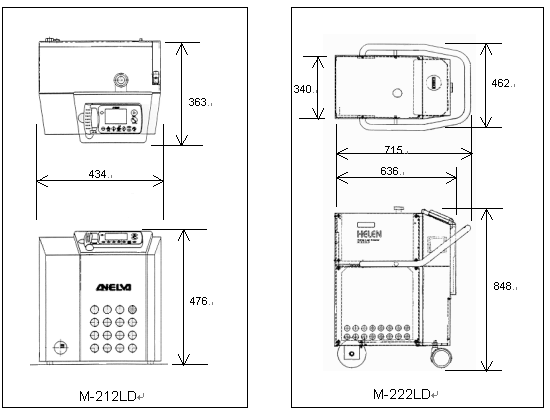

■外形寸法
